Nokia DCT1-2: обход защиты

1. Теория
2. Неинвазивные методы
3. Великий MBUS
4. Тяжелая артиллерия

Теория

Все GSM телефоны Nokia с самого начала производства имеют свое разделение на поколения.
Всего их несколько: DCT1, DCT2, DCT3, DCTL, DCT4, DCT4+, BB5.
Сокращение DCT означает Digital Core Technology, а BB в последнем поколении - Base Band.
В данной заметке нас интересуют только модели поколений DCT1 и DCT2, т.е. самые ранние GSM трубки финского бренда.

Приведу их список:

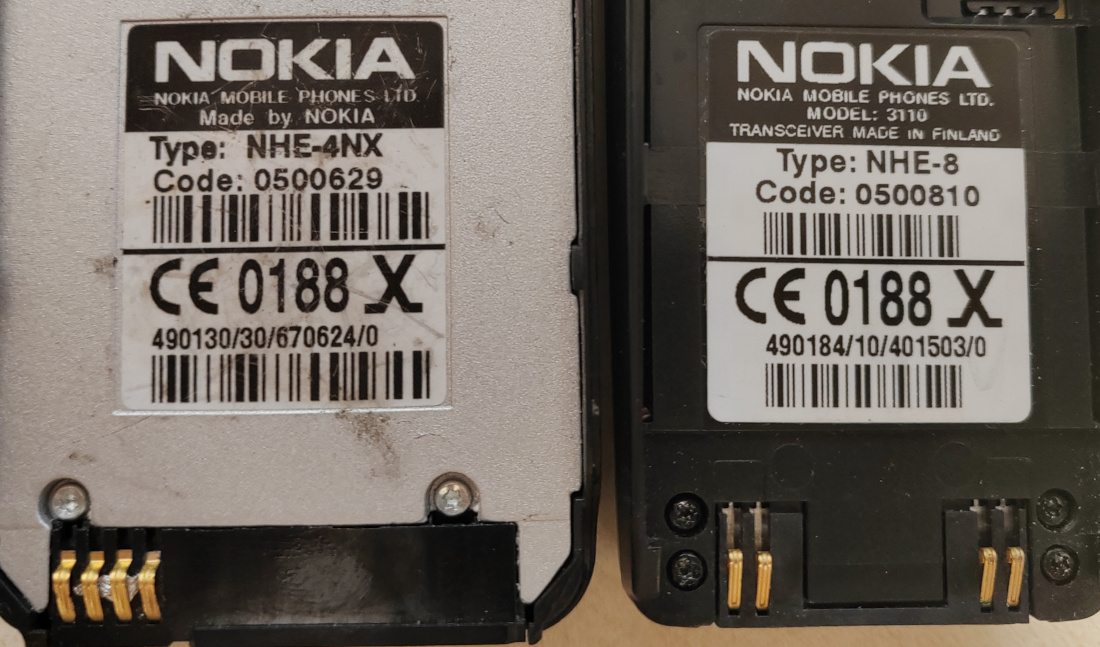

Итак, в моем распоряжении пара телефонов 2110 и один 3110. Версии их прошивок видны ниже:

В данных моделях защитная беда может проявляться в двух ситуациях - блокировка оператора (SIM-Lock) и блокировка пользователя по коду (Security code).

Первый вариант устанавливается в случае, если телефон был произведен для конкретного оператора и тот продавал их по сниженной цене при условии подписания контракта, что пользователь обязуется пользоваться и оплачивать услуги в течении определенного времени. Тогда на телефон устанавливается SIM-Lock, чтобы владелец мог использовать только SIM карты этого оператора (либо и вовсе одну конкретную SIM, для которой подписан контракт). С другими SIM картами телефон попросту откажется работать. После истечения контракта у оператора можно было запросить код для снятия этой блокировки, и свободно пользоваться телефоном с любой SIM. Контракты, конечно, уже давно истекли, некоторые операторы и вовсе прекратили свое существование, поэтому сейчас мало какой провайдер выдает коды для разблокировки древних кирпичей. Остается действовать самому.

Второй вариант защиты позволяет пользователю защитить телефон от постороннего использования. В случае, если трубку, например, украдут (а в то время с их ценностью это могло случиться), то новый "пользователь" после установки своей SIM карты получит от телефона просьбу ввести код безопасности (Security code). По умолчанию на моделях начиная с DCT3 этот код установлен на хорошо знакомый многим "12345". Однако на DCT1/2 это не распространяется. Здесь с завода устанавливается уникальный для каждой трубки код, высчитываемый на основе IMEI. Пользователю он попадал вместе с телефоном на отдельной бумажке-наклейке, которая, конечно, практически ни у кого не сохранилась спустя 30 лет.

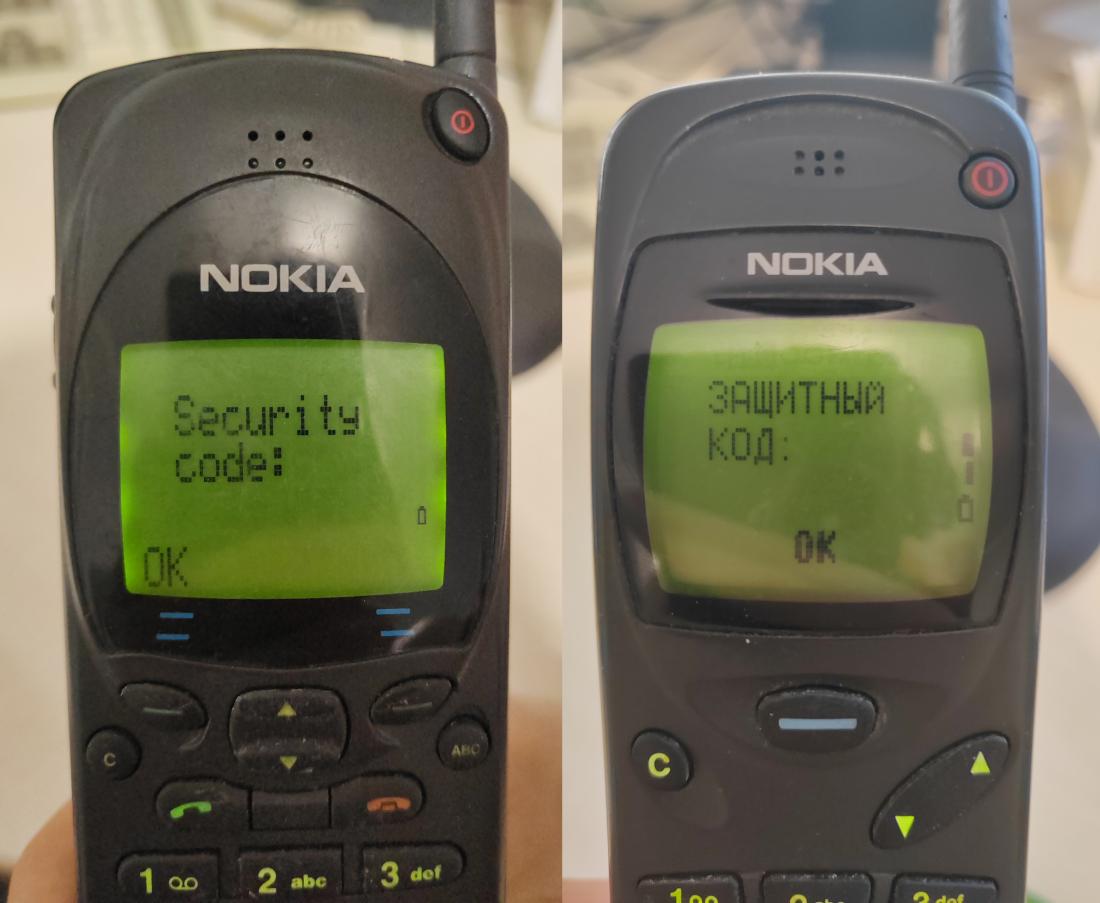

Выглядела она так:

К нашему счастью на обе проблемы имеются решения. Они бывают неинвазивные (телефон не нужно куда-либо подключать) и инвазивные (подключение телефона к ПК кабелем).
Рассмотрю я, конечно, оба варианта.

Неинвазивные методы

Итак, представим, что наш телефон имеет SIM-Lock, в таком случае вставив "чужую" SIM карту на телефоне появится сообщение такого рода:

Известие не из приятных, не правда ли? От блокировки нужно избавиться, и идеальным вариантом в таком случае было бы вычислить тот самый код для снятия блока.

Код имеет вид: #pw+xxxxxxxxxx+y#
Где xxxxxxxxxx - 10-значный уникальный код,
y - номер уровня блокировки.
Символы p w + вводятся многократным нажатием кнопки *.

В DCT1-3 уровня блокировки четыре:

1. Блокировка на конкретную сеть (подходит любая SIM карта конкретного оператора)
2. Блокировка по SIM GID1 (подходят только SIM карты с определенным кодом в зоне GID1)
3. Блокировка по SIM GID2 (подходят только SIM карты с определенным кодом в зоне GID2)
4. Блокировка по IMSI SIM карты (подойдет только SIM карта с конкретным серийным номером)

Для моделей типа NHE-4 - СКАЧАТЬ (TXT)
Для моделей типа NHE/NHK-5,6,8,9 - СКАЧАТЬ (TXT)


После выяснения кода оператора можно воспользоваться калькулятором - есть два наиболее известных варианта:

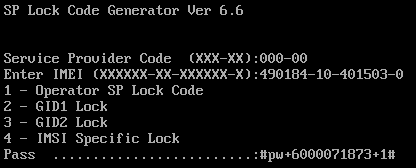

SP Lock Code Generator (SPL)

СКАЧАТЬ

Простое DOS приложение (запускать в DOS-BOX, либо на старых 32-разрядных Windows), позволяющее генерировать коды на любой из 4 уровней блокировки. Выложенная мной версия вылечена от (наболевшей для многих) ошибки Runtime error 200, возникающей при запуске программы на процессорах быстрее 180MHz.

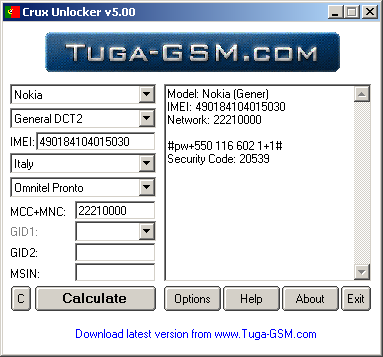

Crux Calculator

СКАЧАТЬ

Универсальный анлокер для телефонов DCT1-4. Имеет встроенную базу операторов (не нужно искать код MCC-MNC), также генерирует коды на 4 уровня. Для DCT1-2 нужно использовать профиль "General DCT2". В этом режиме также генерирует заводской Security code (тот самый, что поставлялся на бумажке). Главное не забыть отключить (если включена) проверку контрольной суммы IMEI (последняя цифра; в ранних GSM телефонах она всегда равна 0, т.к. контрольная сумма еще не была введена).

Итак, после ввода кода возможно 4 варианта развития событий:

• Сообщение "SIM RESTRICTION OFF" - поздравляем, вы успешно избавились от SIM-лока, ваш телефон свободен!
• Сообщение "CODE ERROR" - вы ввели или сгенерировали неправильный код - проверьте IMEI и код оператора.
• Сообщение "NOT ALLOWED" - увы, вы (или кто-то до вас) исчерпали все 5 попыток ввода кода для этого уровня - этот способ вам уже не подойдет.
• Сообщение "SIM WAS NOT RESTRICTED" - на уровне, который вы пытаетесь разблокировать, блокировки нет, она пристутствует на другом уровне (уровнях).

Если же вам не повезло и вы не знаете оператора или получили сообщение "NOT ALLOWED" - расстраиваться не спешите.
В большинстве телефонов есть брешь, позволяющая временно обойти SIM-Lock.
Для этого на вашей SIM карте потребуется включить PIN код.

Затем, когда телефон затребует ввод PIN кода (перед сообщением о непринятии карты) сделать следующее:

1. Нажать клавишу C (очистка).
2. Когда экран очистится, ввести код формата **04*xxxx*xxxx*xxxx#, где xxxx - ваш PIN код (после ввода каждой * в начале кода дождаться, пока она моргнет).
3. После ввода # появится сообщение "CODE ACCEPTED" и телефон, забыв про SIM-Lock пустит нас в систему.

Теперь поговорим про Security code. Если вы включите телефон с SIM картой, которая ранее не была в нем (он хранит список из серийных номеров нескольких последних SIM) и предыдущий владелец активировал на нем защиту, телефон запросит у вас код безопасности:

В данном случае код - набор из 5 цифр. Как уже упоминалось, в этих моделях по умолчанию установлен уникальный заводской код. Поэтому если предыдущий владелец не сменил его на свой, у вас есть шанс обойтись неинвазивным способом. Существуют две основные утилиты для расчета заводского кода по IMEI:

IMEINOKIA

СКАЧАТЬ

DOS приложение, позволяющее генерировать код.
Просто введите IMEI и в ответ получите Security code.

Crux Calculator

СМ. ВЫШЕ

Как уже упоминалось — может генерировать и Security code, если попробовать сгенерировать Sim-Lock код для любого оператора.

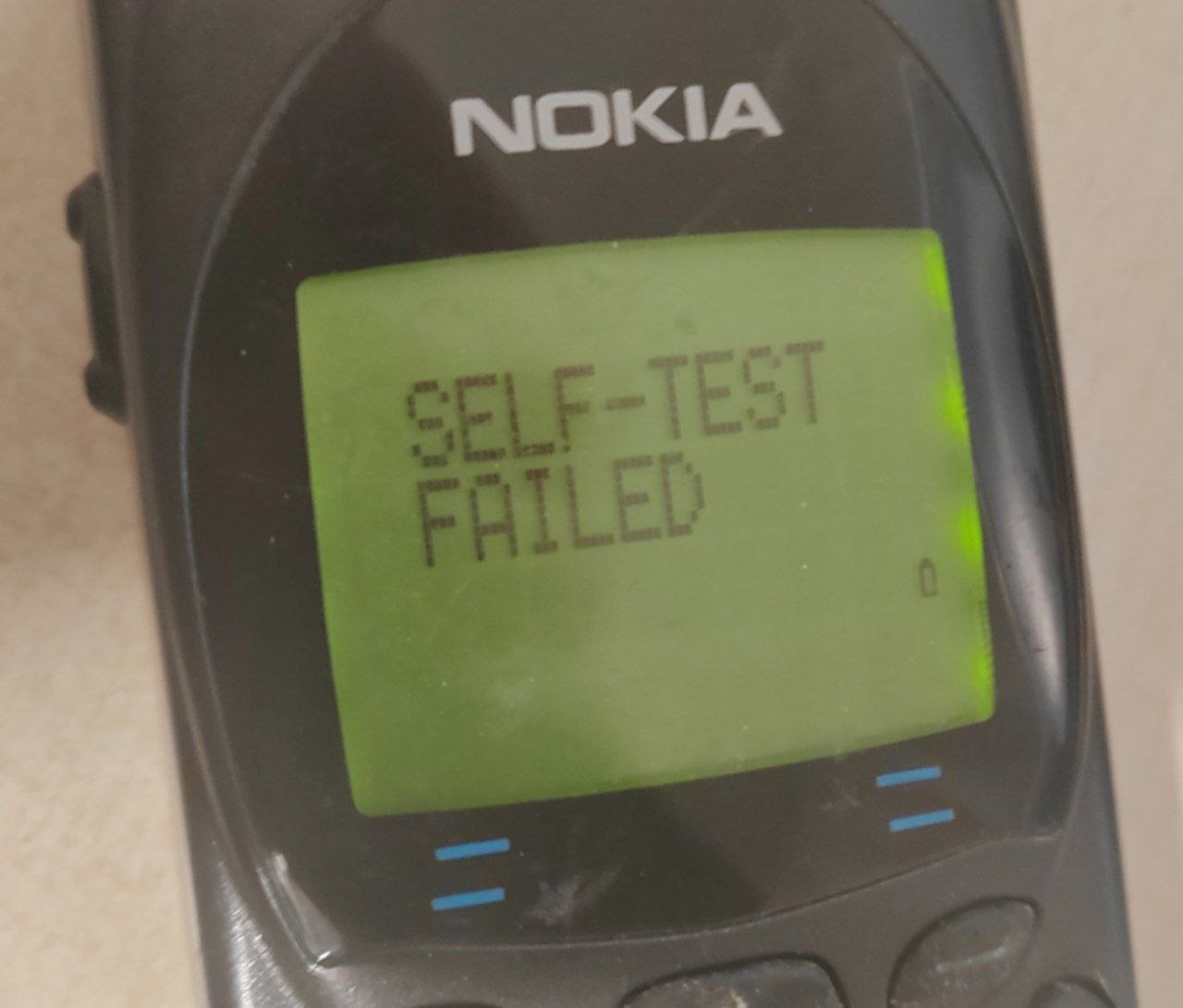

Если вы все правильно ввели, но телефон отвечает сообщением "CODE ERROR", то вам, к сожалению, не повезло. Предыдущий владелец сменил код на свой. PIN-обход тут тоже не поможет, после смены PIN телефон все равно запросит Security code, проверено.

Потенциальный выход из ситуации (без подключения телефона к ПК) есть - у телефонов DCT1-4 существует легальный "бэкдор" - мастер-код (Master code). Это 10-значный код, который можно ввести вместо неизвестного пользовательского и снять блокировку (а затем и установить новый код). В случае с DCT3-4 он легко генерируется по IMEI. Можно зайти на сайт nfader.su или скачать программу.

Что же до DCT1/2... я так и не нашел программу, способную рассчитать код, т.к. для них алгоритм явно отличается. Боюсь, что никто попросту не решился его "вскрыть". Этот код (как и текущий код безопасности) можно узнать с помощью взломанной версии официальной сервисной программы WinTesla (см. раздел Тяжелая артиллерия).

Но, к сожалению, сервисная программа не рассчитывает его, а просто запрашивает у телефона командой. Поэтому в лучшем случае алгоритм находится в прошивке телефона. В худшем - код рассчитывался заранее на производстве и загружался в EEPROM... Может кто-то сможет это выяснить.

Вот как выглядят команды запроса от WinTesla:

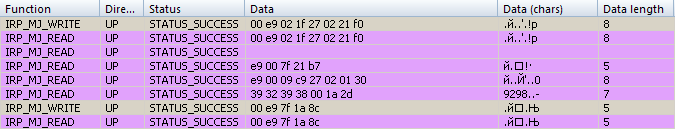

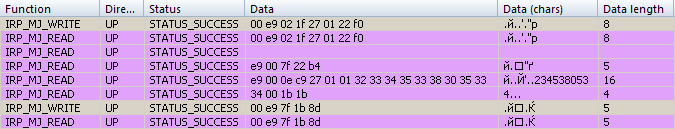

MBUS пакеты с запросом и ответом для Secure code и Master code на Nokia 2110

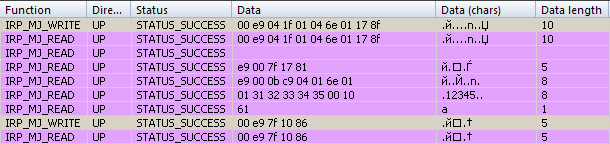

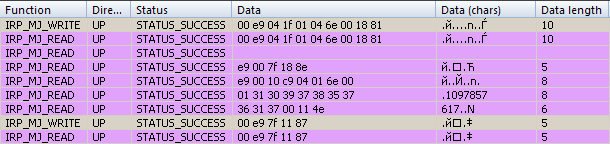

MBUS пакеты с запросом и ответом для Secure code и Master code на Nokia 3110

А вот мастер-коды к моим моделям - может кто сможет уловить зависимость (маловероятно)...

Великий MBUS

И так, у вас не получилось снять SIM-Lock кодом или разблокировать телефон заводской комбинацией?
Расстраиваться рано! Ведь данные с телефона можно считать! Правда, для этого потребуется немного несложного оборудования и крайне прямые руки! В общем, это скорее для уверенных экспертов.

Телефоны Nokia имеют 2 шины обмена данными с ПК - MBUS и FBUS.

• MBUS (Message BUS, также официально употребляется название M2BUS) - это двунаправленная (данные идут по 1 линии в обе стороны) шина с напряжением TTL, фиксированной скоростью 9600 бод и конфигурацией 8-O-1 (8 бит данных, 1 стоповый бит и нечетный контроль). Для DCT1/2 является основной шиной для "общения" с ПК и фирменные утилиты используют именно ее. Базовое описание MBUS-фреймов доступно здесь.


• FBUS (Flash BUS) - шина, изначально задуманная для прошивки телефона. Близка к RS232 (скорость до 115200, линии RX и TX), за исключением TTL напряжения. Конфигурация 8-N-1 (8 бит данных, 1 стоповый бит, контроль отсутствует). С появлением DCT3 шина начала активно использоваться и для обмена данными с ПК, особенно в режиме модема. В этом поколении большинство команд MBUS могут быть переданы и через FBUS. Почитать о нем можно здесь.

1. Адаптер USB-UART. Как правило на чипах PL2303 или CP2102. Крайне желательно либо с переключателем напряжения TTL (5/3.3V) или фиксированный на 3.3V.

2. Диод шоттки: 1N5819 или аналогичный. Важно, чтобы именно Шоттки, с обычным работать не будет из-за большого падения напряжения на нем.

3. Провода, как же без них.
4. Что-нибудь, чтобы закрепить провод линии MBUS на телефоне (землю можно прицепить к коннектору антенны).

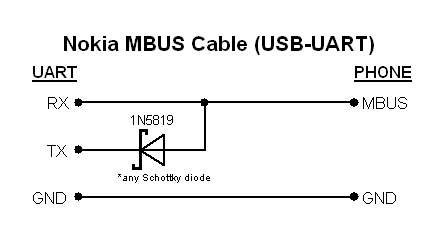

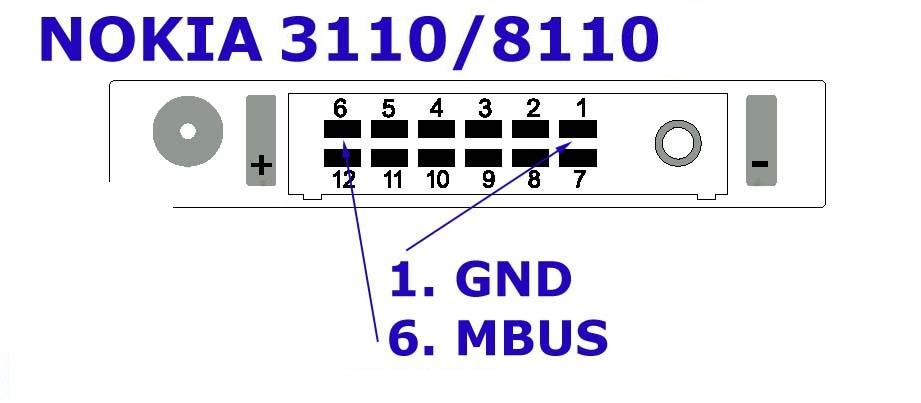

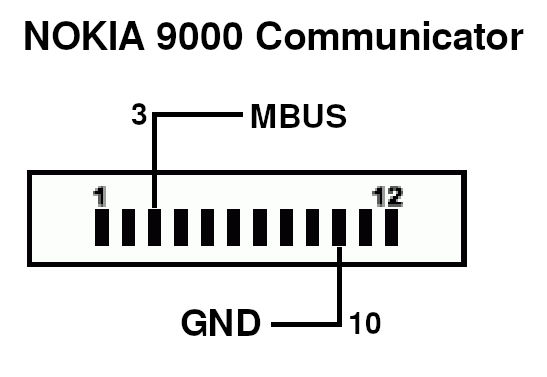

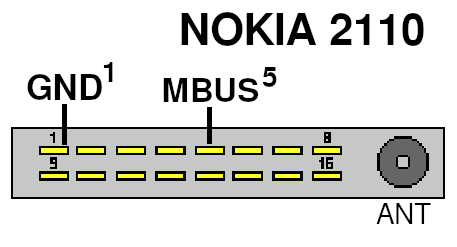

В итоге у нас будут всего две линии - земля и MBUS. Землю к телефону подключить нетрудно, а вот с MBUS придется повозиться. Разъемы у этих моделей не очень удобные, а достать штекеры проблематично, я бы даже сказал почти невозможно. Итак, всего в этом поколении мне известно 3 типа коннекторов:

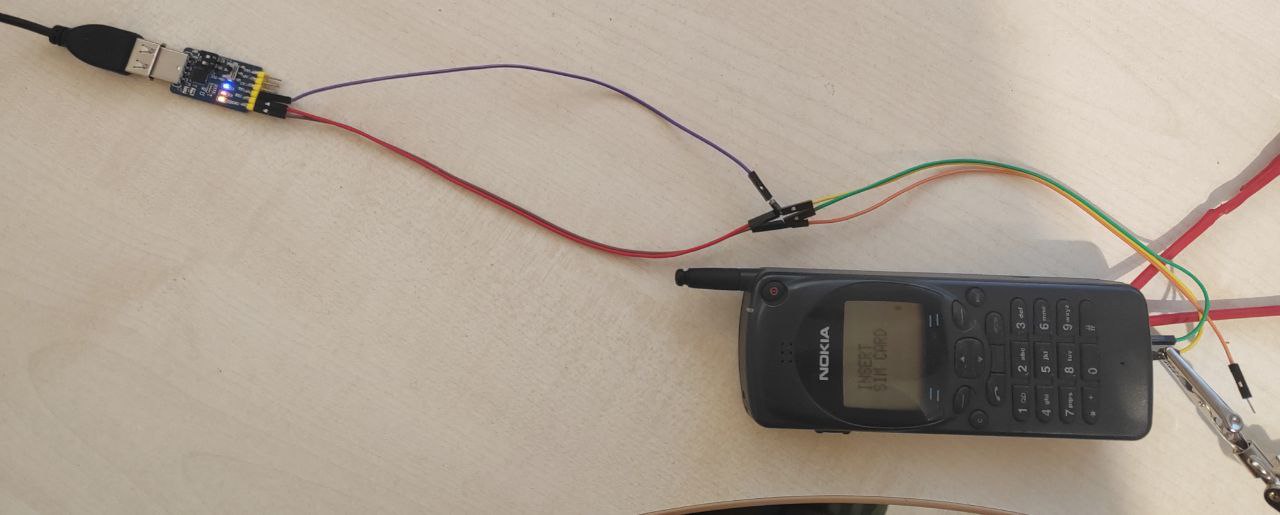

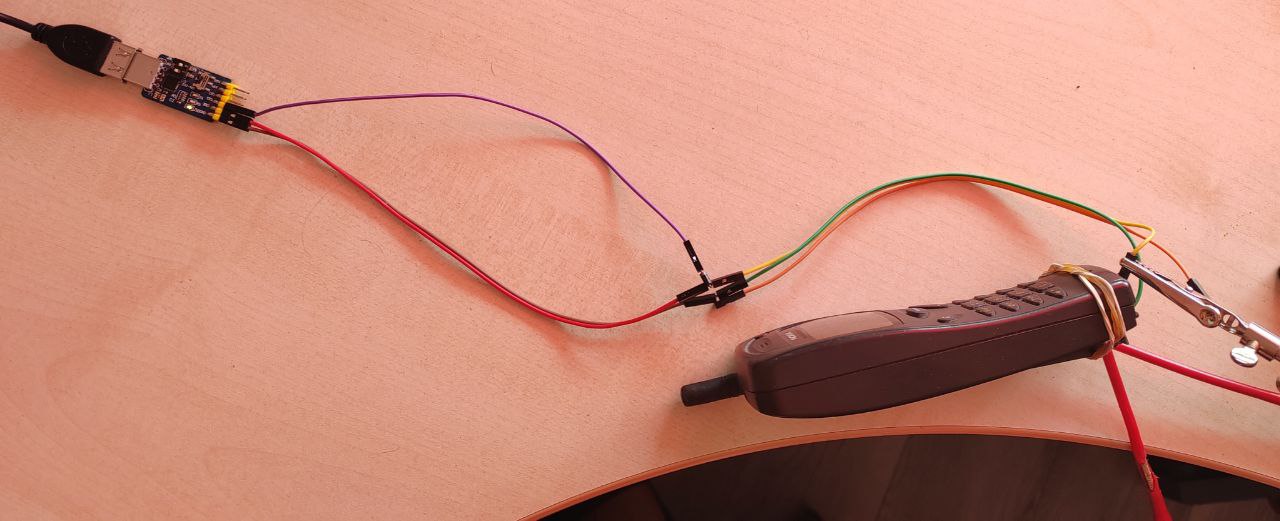

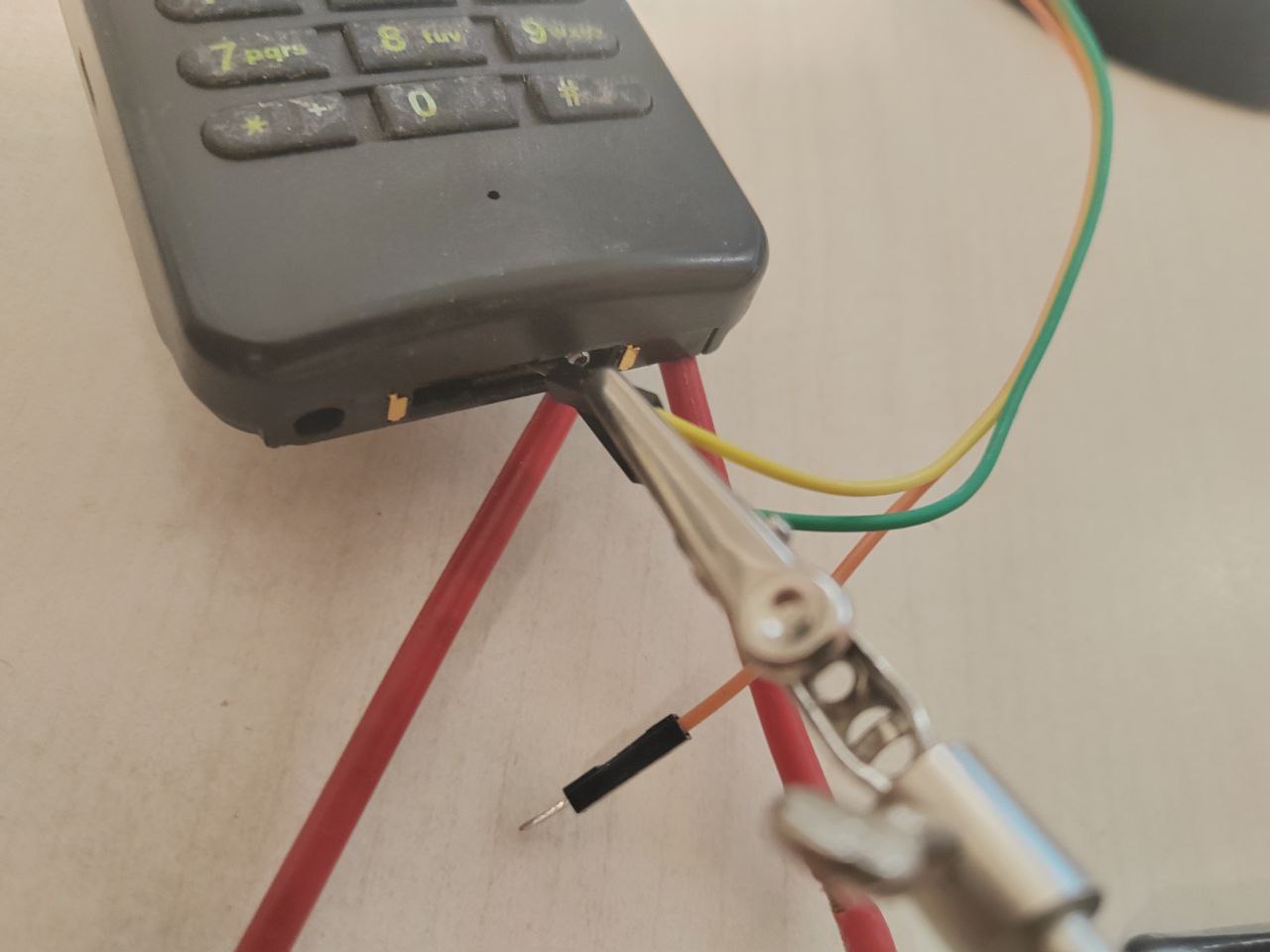

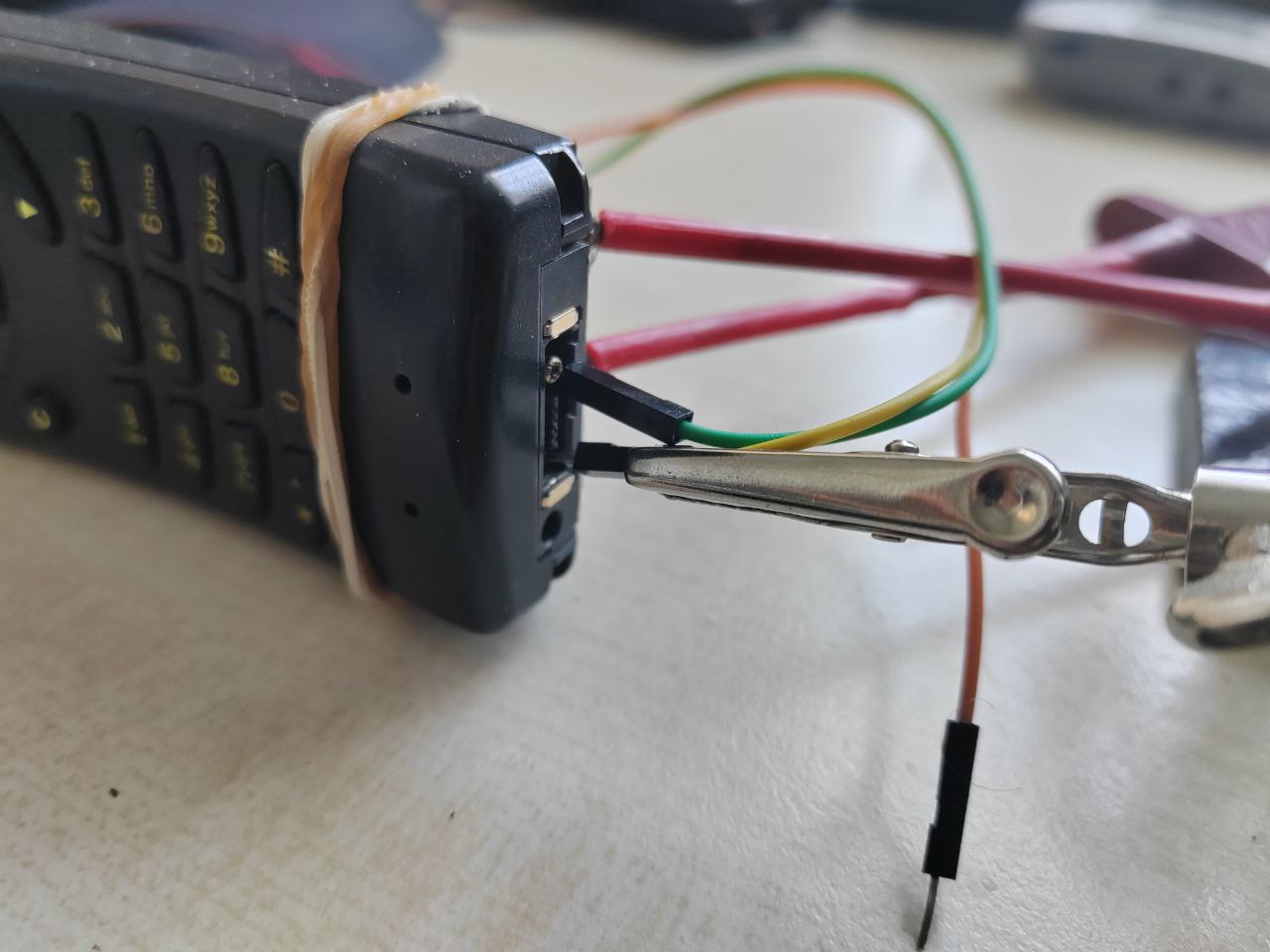

В общем, на основании имеющегося собираем кабель. Вот как он выглядит с подключенными к нему 2110 и 3110:

В качестве проводов выбраны "Dupont", все собрано и работает вообще без пайки.

Что правда, учитывая возраст ПО лучше было бы изготовить COM кабель, но данный вариант, как я уже сказал, наиболее простой и дешевый в наше время + не требует нечастый нынче COM порт.

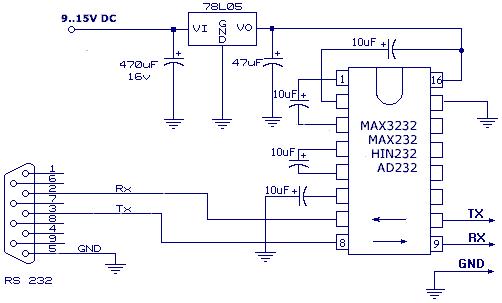

Если кто желает - можете взять COM-UART кабель, кои обычно изготавливались примерно по такой схеме:

И подобным образом "доработать" его до MBUS.

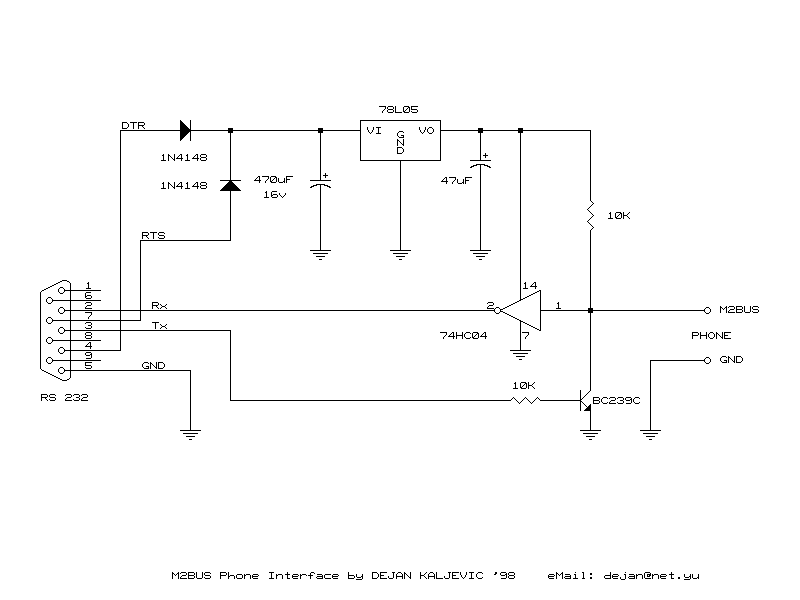

Либо же самому с нуля изготовить кабель по схеме Деяна Калевича:

Для работы с USB кабелем лучше всего организовать себе виртуальную машину с Windows XP или даже Windows 98SE. Как вариант - использовать VirtualBox.

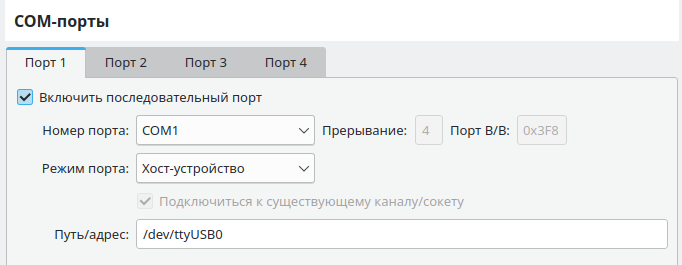

Рекомендую подключить USB кабель в виртуальную машину как реальный COM порт (в режиме проброса по USB у меня имелись проблемы), настройка выглядит примерно так:

В моем случае USB адаптер это устройство /dev/ttyUSB0, в случае с Windows нужно будет выбрать COM* порт, назначенный адаптеру системой.

Итак, что мы имеем в плане неофициального сервисного ПО:

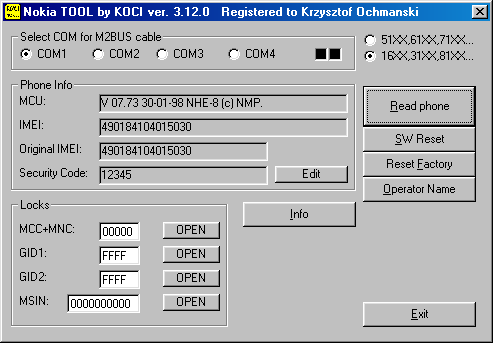

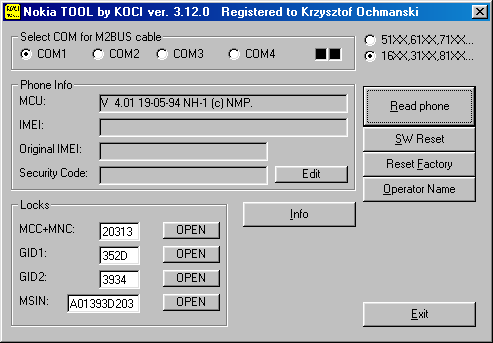

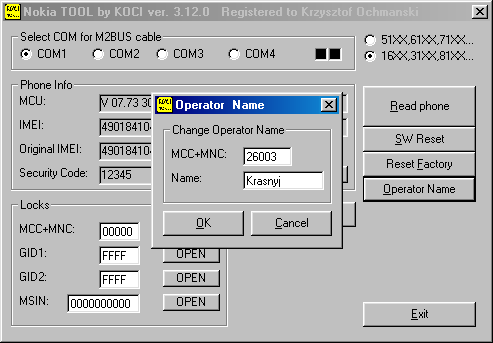

Nokia TOOL by KOCI

СКАЧАТЬ (3.12.0, рекомендуется)       СКАЧАТЬ (3.52.0, последняя)

Программа для работы с телефонами поколений DCT2 и DCT3 от Томаша Кочана. Функции для работы с DCT3 здесь, впрочем, морально устаревшие, зато режим DCT2 будет очень кстати.
Выбираем пункт "16XX,31XX,81XX", номер COM порта и можно считывать данные с телефона. Для DCT2 программа позволяет посмотреть и поменять Security code, увидеть значения SIM-Lock и в один клик снять блокировки. Также позволяет задать кастомное имя для конкретного оператора, которое будет отображаться на экране.

Существенный же его недостаток - вопреки заявлениям он НЕ поддерживает 2110 и (скорее всего) родственные ему модели. Увы, они используют другие команды управления, поэтому Nokia TOOL не может считать адекватные данные.

Рекомендую использовать именно версию 3.12.0, ибо версия 3.52.0 взломана не до конца - большинство функций отказываются работать, считая программу неактивированной.

Еще, по слухам, на некоторых вариациях модели 8110 может не работать функция снятия блокировок. В таком случае, впрочем, можно воспользоваться SIM Lock калькулятором, вычислить код на основе полученной информации и ввести его.

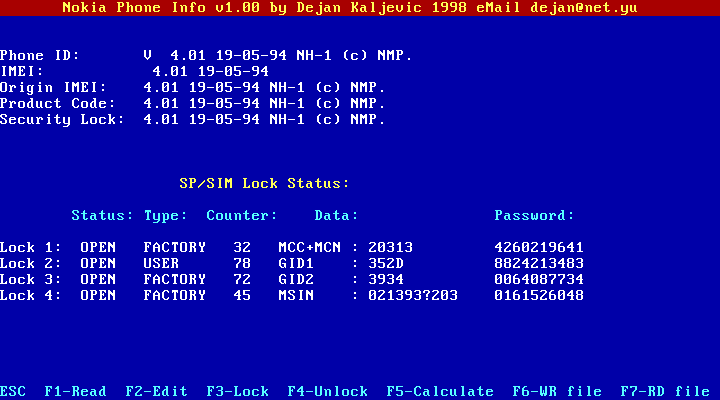

Nokia Phone Info

СКАЧАТЬ

Более старая программа аналогичного функционала от Деяна Калевича, написана для DOS DPMI (требует Windows или расширитель). Имеет псевдографический интерфейс, может рассчитывать коды для снятия SIM-Lock. К сожалению, имеет аналогичный "недуг" - не работает с 2110, что и видно на скриншоте. К тому же, похоже, капризна к характеристикам ПК, у меня очень редко устанавливает соединение, чаще сразу дает ошибку. Поэтому советую программу выше.

Тяжелая артиллерия

Итак, допустим, мы теперь знаем методы, как разблокировать модели вроде 1610, 3110, 8110. Но как быть с заблокированной 2110 (и родственниками)? Тут, к сожалению, потребуется более тяжелая артиллерия, т.е. официальный сервисный софт.

Начнем с наиболее простого:

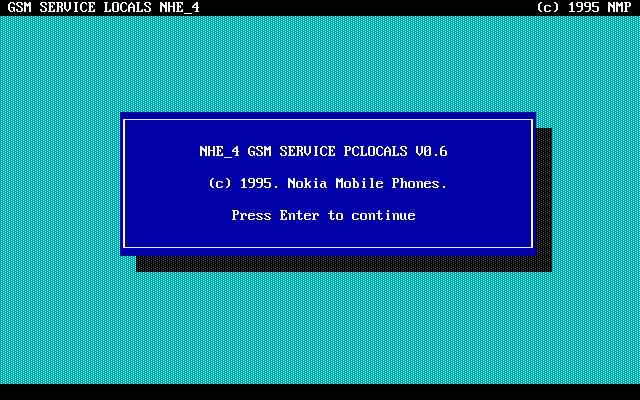

GSM SERVICE PCLOCALS

СКАЧАТЬ

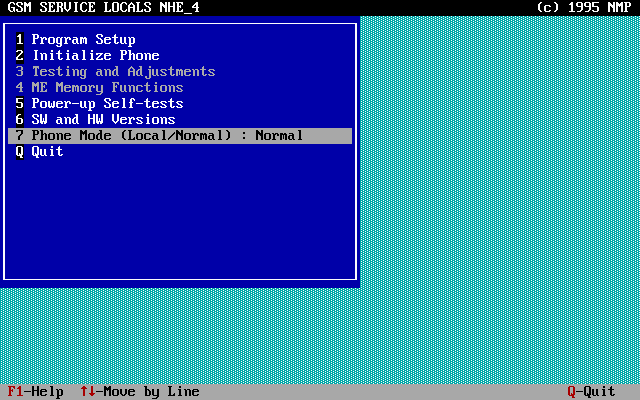

Официальная программа для работы с моделью 2110 (NHE-4), возможно работает и с родственными моделями. Для нормальной работы, к сожалению, требует DOS и COM кабель. Но при этом имеет приличное количество функций, хотя и не позволяет работать с SIM-Lock, увы.

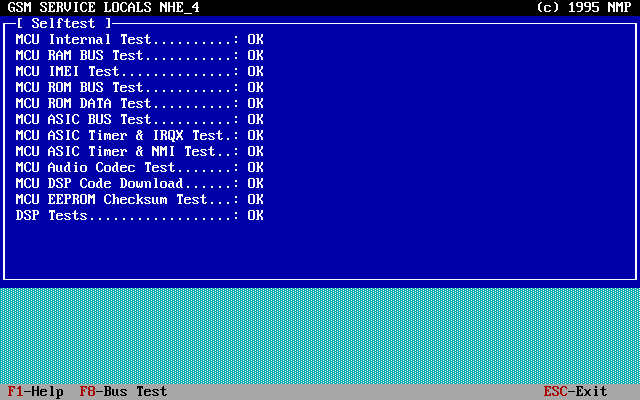

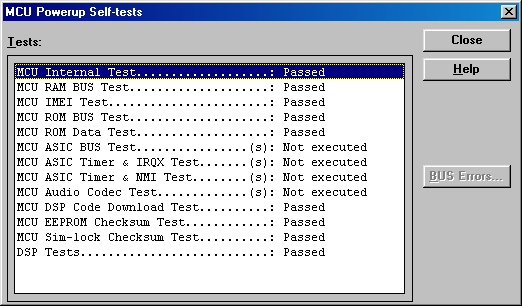

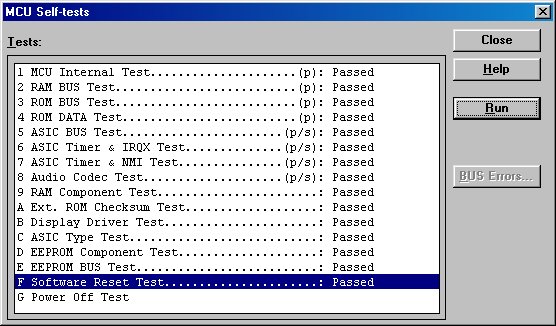

Можно просмотреть информацию о ПО телефона и результаты самотестирования при включении.

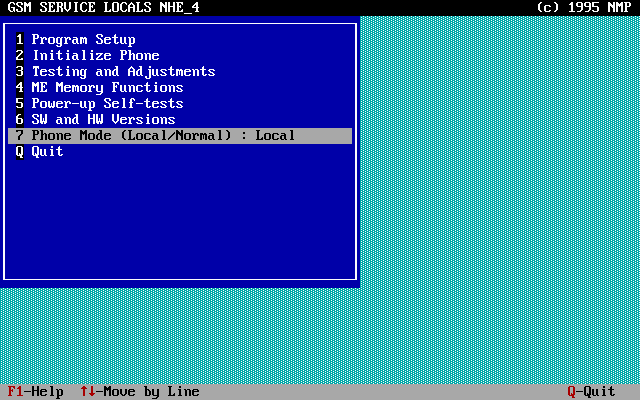

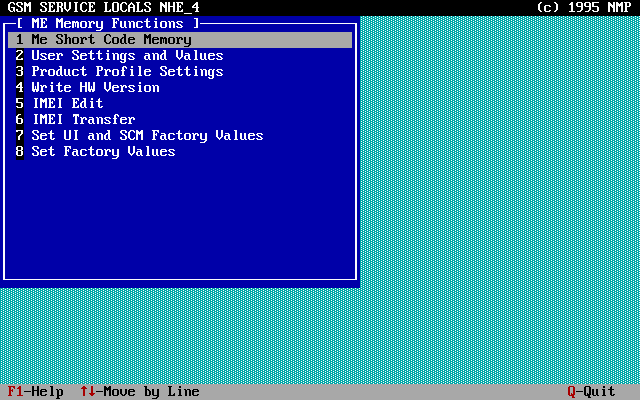

После перевода телефона в режим Local (сервисный) становятся доступны и остальные пункты. Теперь можно изменять данные в телефоне, для этого есть отдельный раздел.

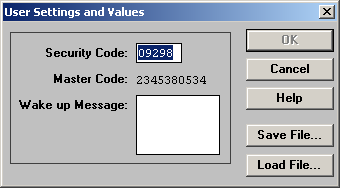

И самое главное - можно считать текущий Security code (и тут же сменить его), а также мастер-код! Ну и помимо этого можно задать текст для экрана приветствия.

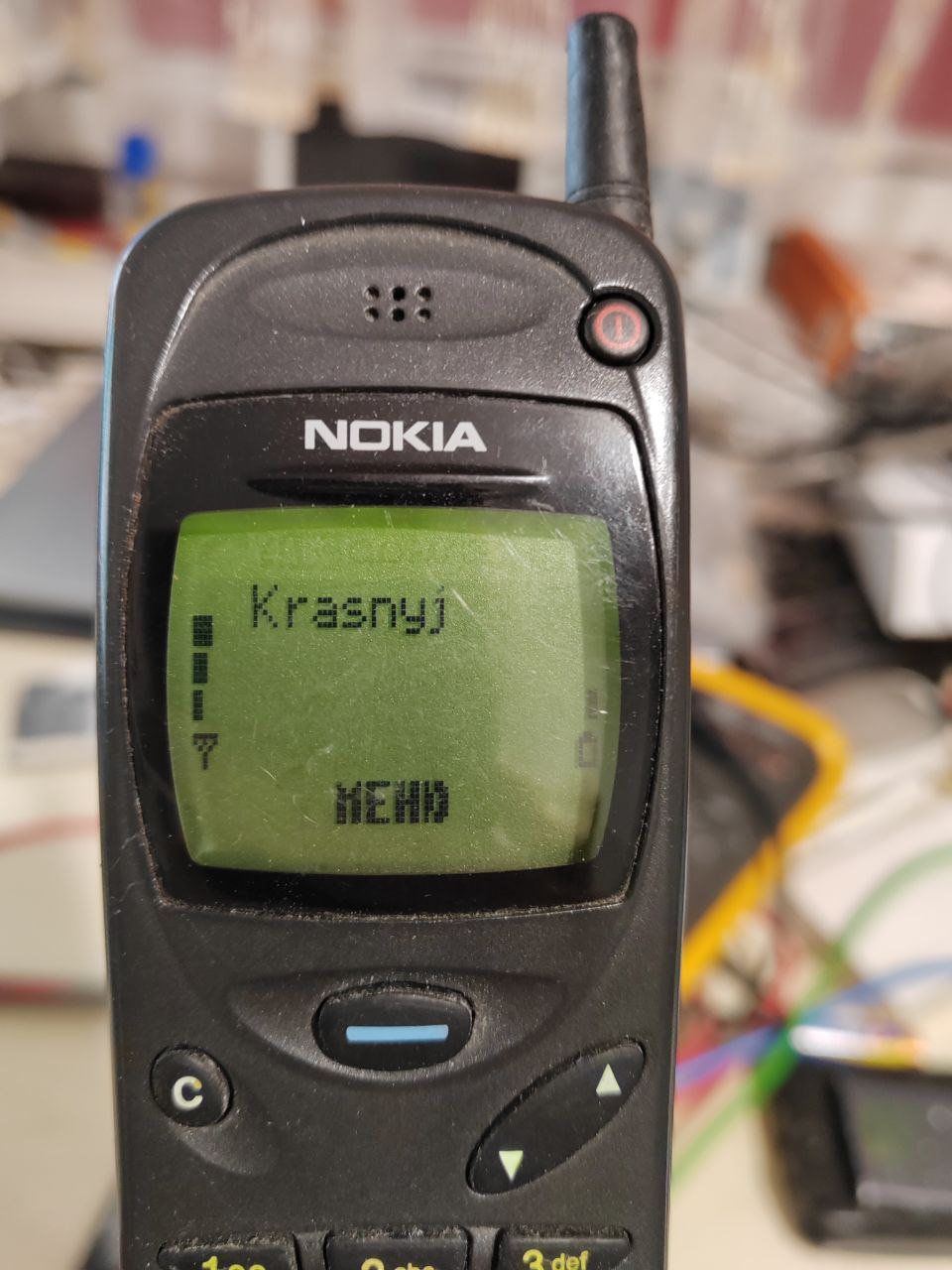

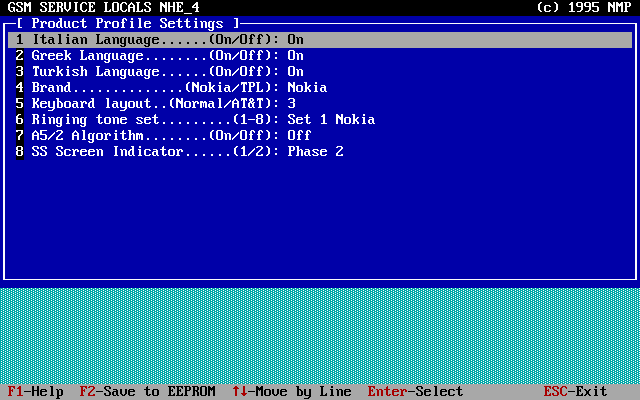

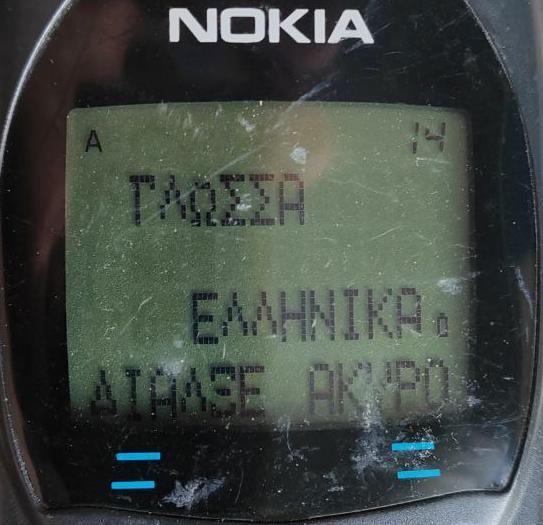

А еще можно изменять настройки, например включить дополнительные языки (пристутствующие в прошивке, но скрытые).

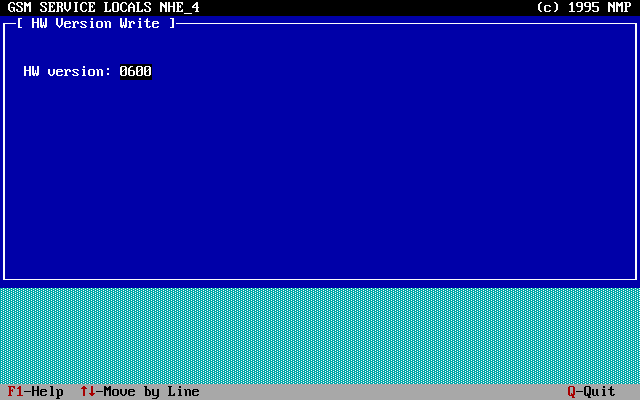

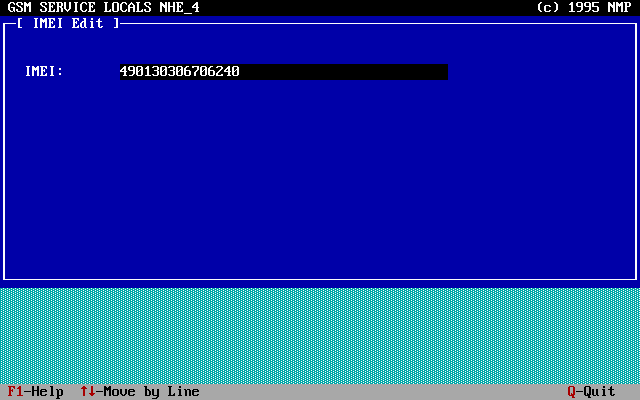

Помимо этого можно поменять номер версии аппаратной части телефона и IMEI. Что правда, последий никак не хочет меняться. Программа вроде засылает его в телефон, но никакого эффекта это не дает, проверил на двух телефонах. Возможно, необходимо выполнить какие-то дополнительные действия - об этом могли знать разве что сами сотрудники Nokia.

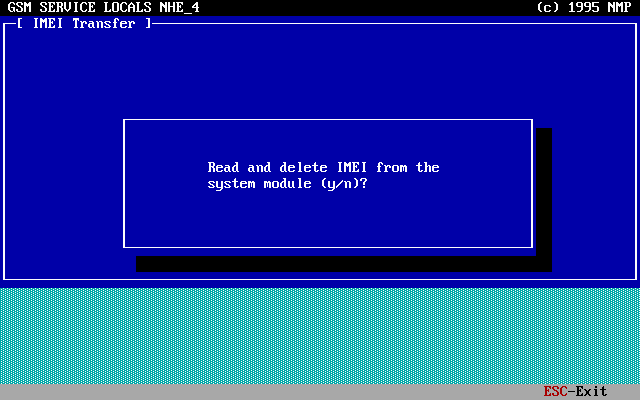

Далее следует функция передачи IMEI. Она предназначена на тот случай, если при сервисном ремонте была выявлена аппаратная неисправность и плату необходимо заменить. В таком случае производится перенос IMEI кода с неисправной платы на новую. При этом в EEPROM старой платы IMEI стирается и она становится полностью неработоспособной.
ВНИМАНИЕ: Ни в коем случае не пользуйтесь данной функцией! Вы рискуете привести свой телефон в нерабочее состояние. Дальше поможет только прошивка EEPROM чипа. Я вас предупредил!

И последние два пункта - частичный и полный сброс телефона до заводских настроек. В том числе вызывает и сброс пользовательского кода на тот, что рассчитывается на основе IMEI. Больше ничего интересного про эти пункты сказать нельзя.

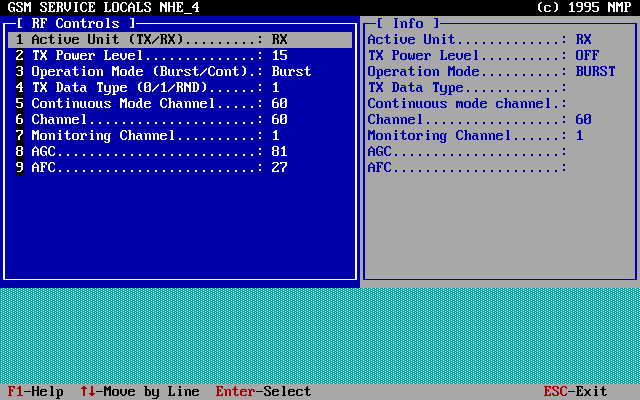

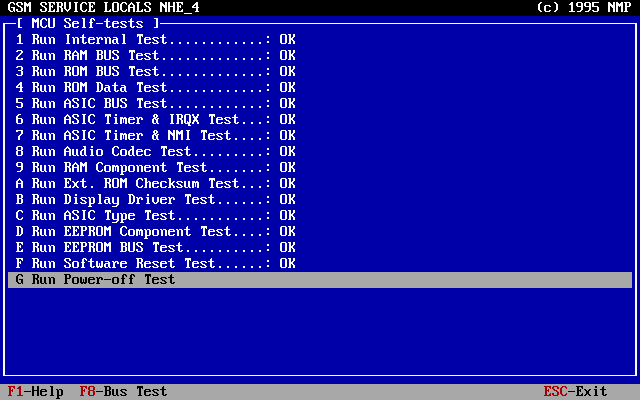

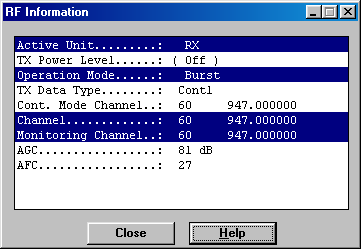

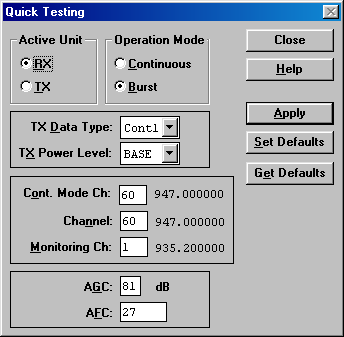

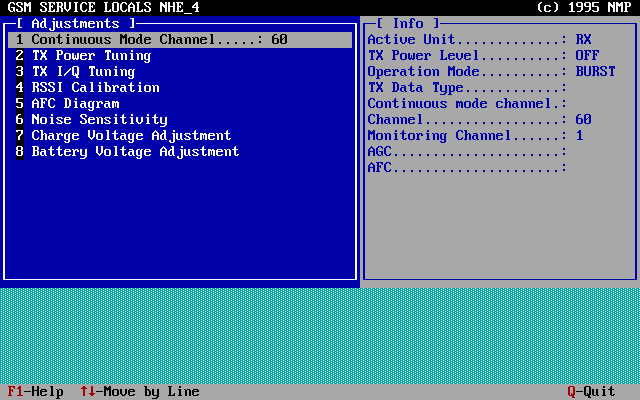

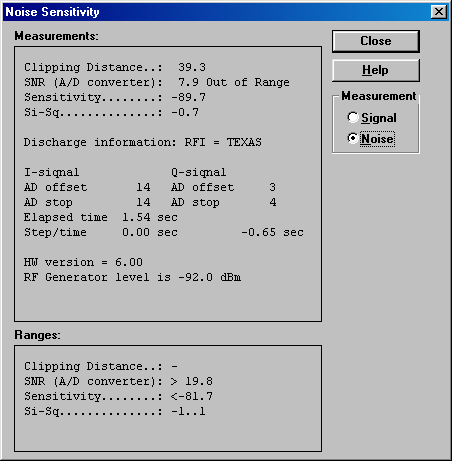

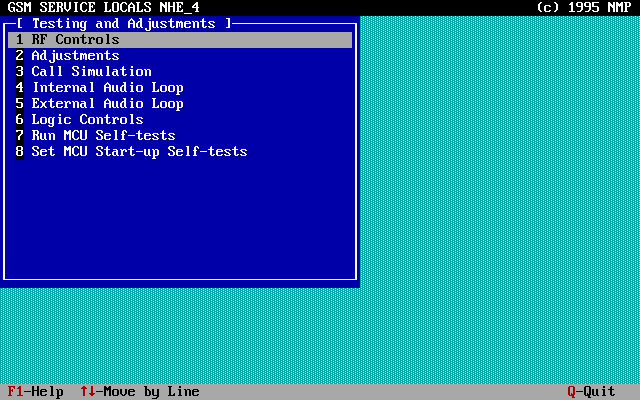

Еще один пункт главного меню - тестирование и подстройка. Здесь, как следует из названия, можно выполнять проверку и подстройку некоторых значений телефонной системы.

Для нас это меню не имеет пользы, поскольку подстройки должны выполняться квалифицированным персоналом с применением специального оборудования.
Изменяя значения вы (само собой) рискуете нарушить нормальную работу телефона!

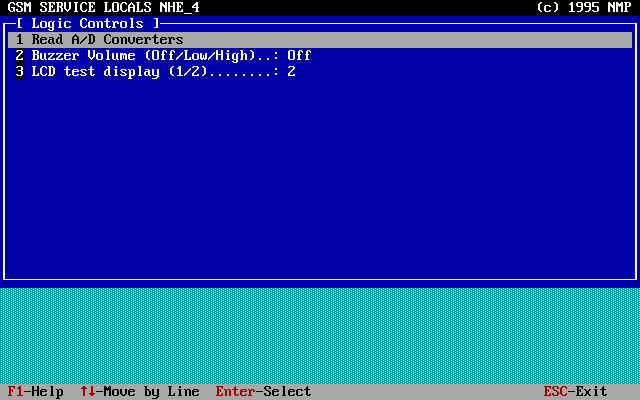

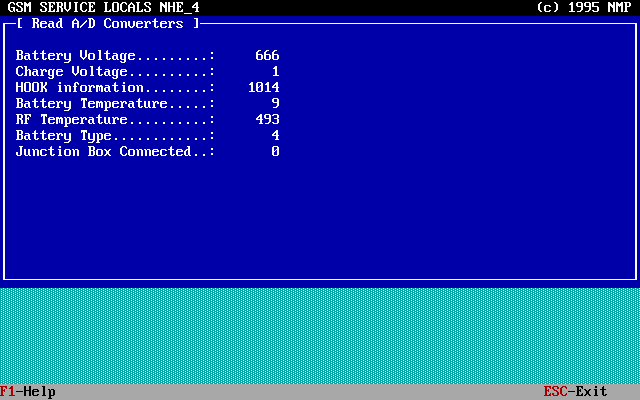

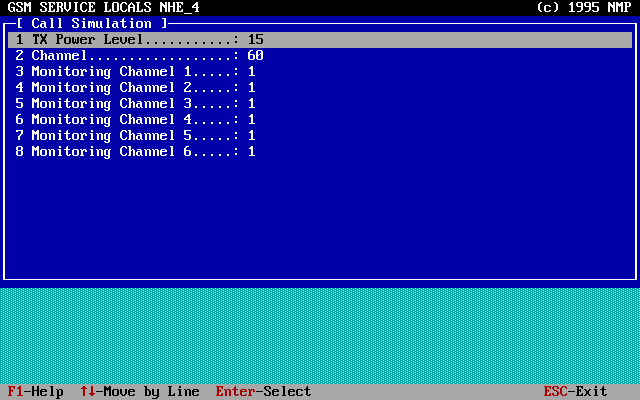

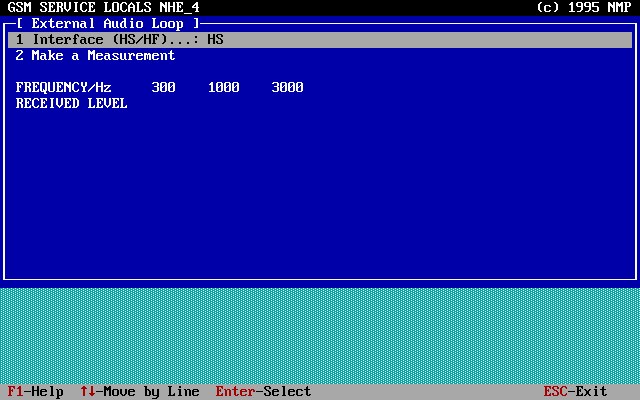

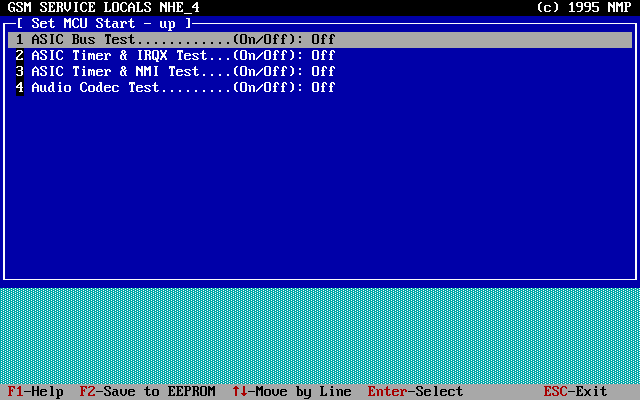

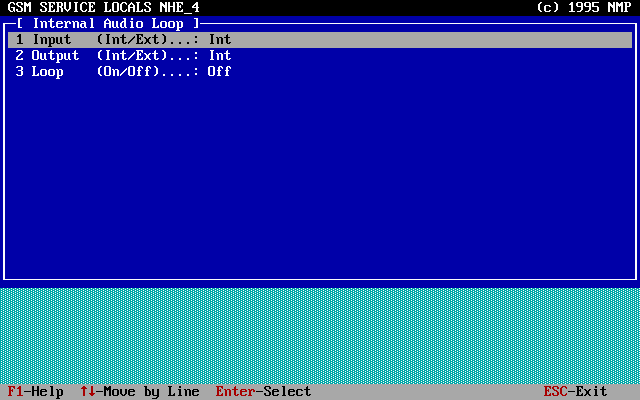

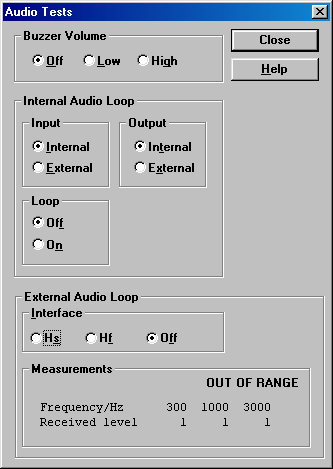

Так что я просто приведу вид этих подменю:

Наконец, осталась самая мощнейшая из публично доступных программа:

WinTesla

СКАЧАТЬ

WinTesla - сервисное ПО для работы с телефонами поколений DCT1-3 (начиная с DCT4 на смену пришел Phoenix). Программа написана для Windows 3.1, но может быть успешно использована с Windows 98 и несколько менее успешно (наблюдаются вылеты) с Windows XP. Это и является основнвым ее преимуществом на фоне PCLOCALS.
Вашему вниманию предлагается взломанная версия 5.31 от 9.02.1998, а также набор компонентов для поддержки телефонов DCT1-2.

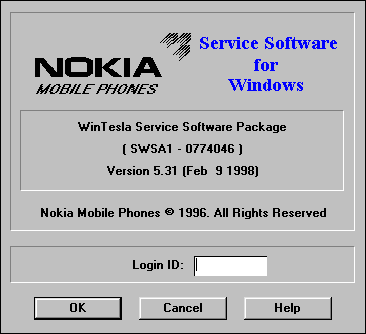

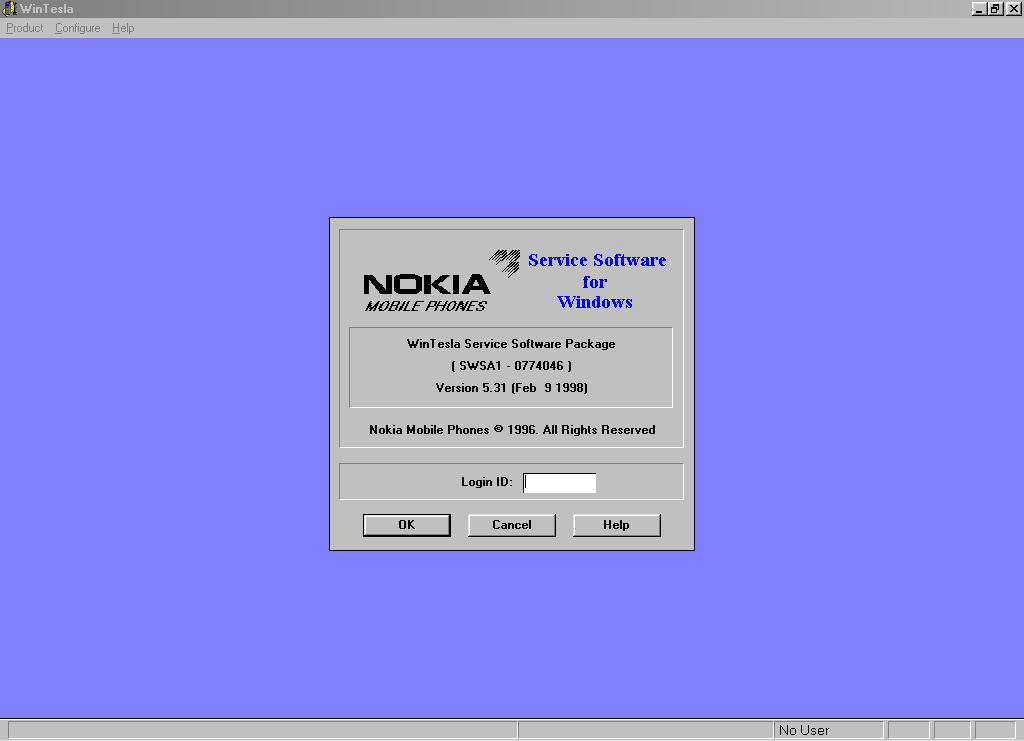

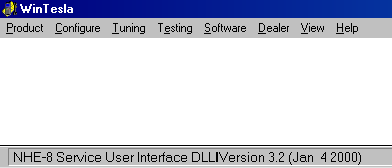

Вот так выглядит интерфейс программы после запуска:

Для работы нам нет необходимости указывать ID, поэтому просто нажимаем OK.
Чтобы установить соединение с телефоном, выбираем Product -> Open...

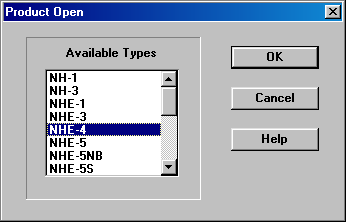

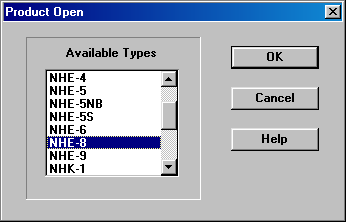

Здесь выбираем нашу модель в зависимости от ее кода:

Теперь программа попытается связаться с телефоном. Если все удастся - телефон перезагрузится и количество пунктов в меню программы увеличится, намекая на успешное соединение.

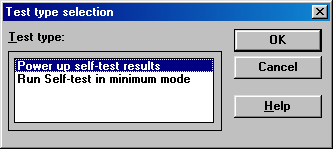

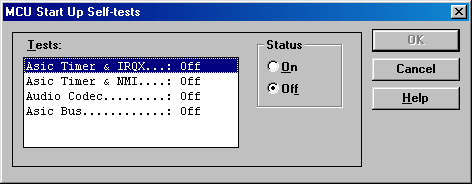

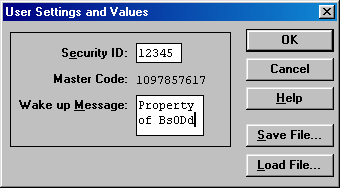

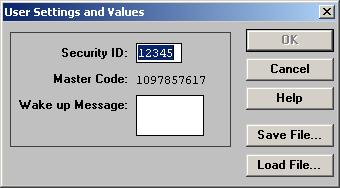

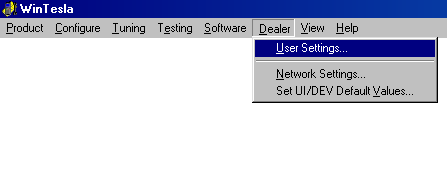

В целом, общий набор функций особо не отличается от такового в PCLOCALS для 2110. Разумеется, мы можем считать Security Code, Master Code и задать приветствие:

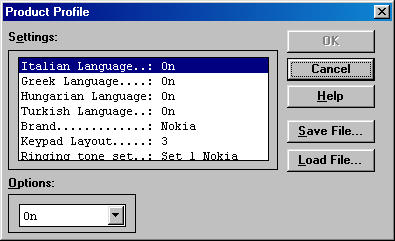

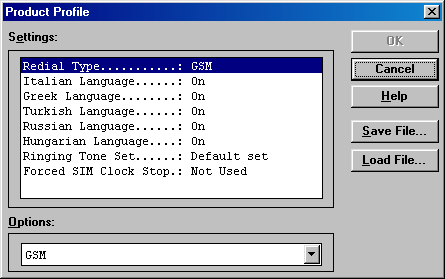

Доступо изменение тех же специальных настроек (Product Profile):

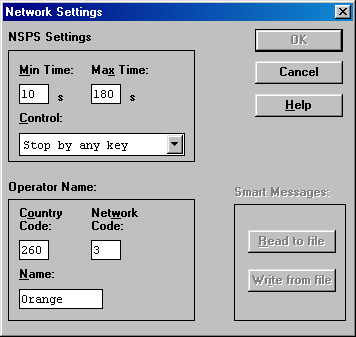

Для 3110/8110 можно также включить специальный режим поиска сети (в тестовых целях), и задать собственное название для оператора (как в программе KOCI). Для 8110i доступно считыванние и запись Smart Messages.

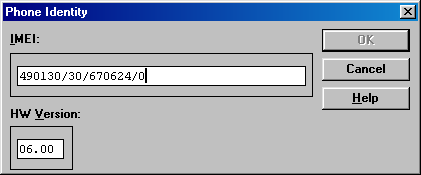

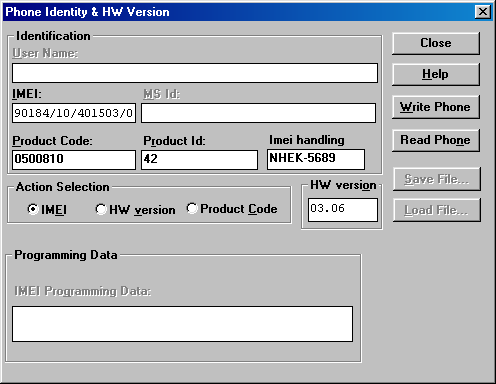

Для 2110 окно смены IMEI и номера аппаратной версии выглядит подобнно PCLOCALS. Да, смена IMEI точно так же не работает, новый номер просто не записывается.

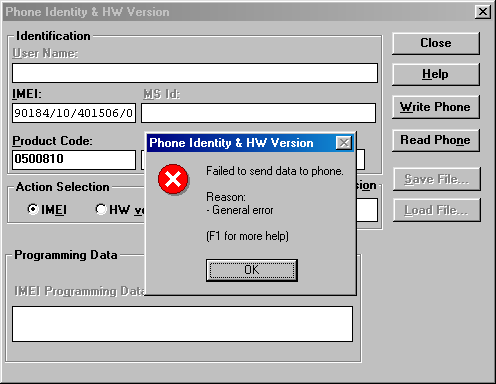

Для 3110/8110 окно выглядит по другому. Помимо вышеуказанного можно изменить некий Product ID и Product код (уникальный для каждой подверсии телефона). И смена IMEI снова не работает! Программа успешно записывает другие данные, но при попытке смены IMEI выдает "общую ошибку".
Может, здесь какая-то намеренная защита… непонятно.

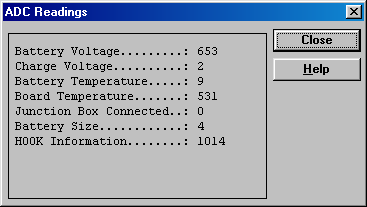

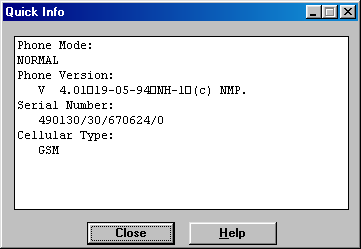

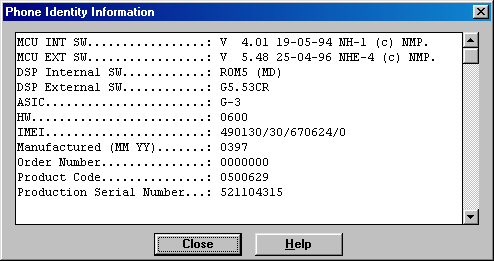

Для телефонов также можно узнать общую информацию…

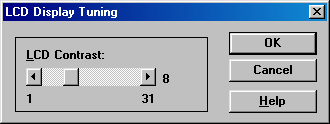

Для 3110 и 8110 имеется возможность подстройки контраста дисплея.

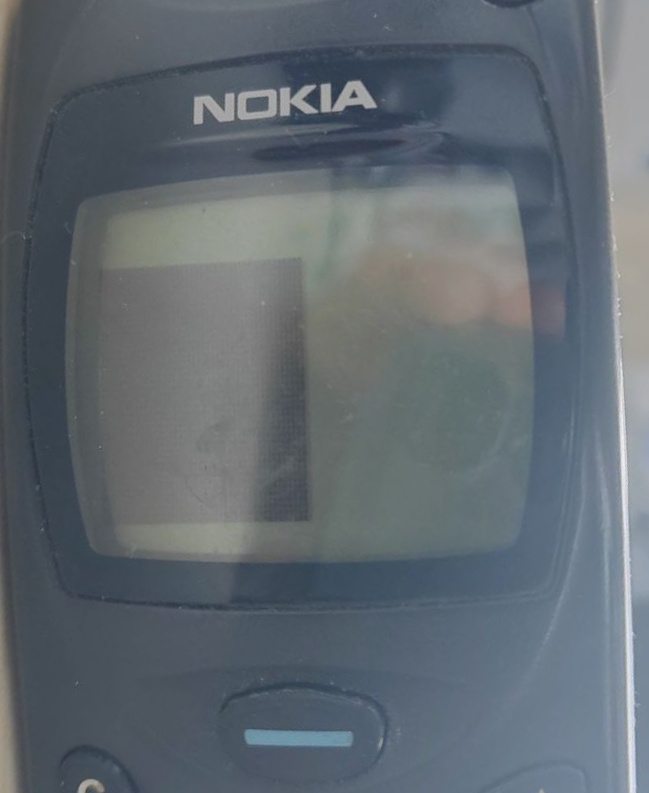

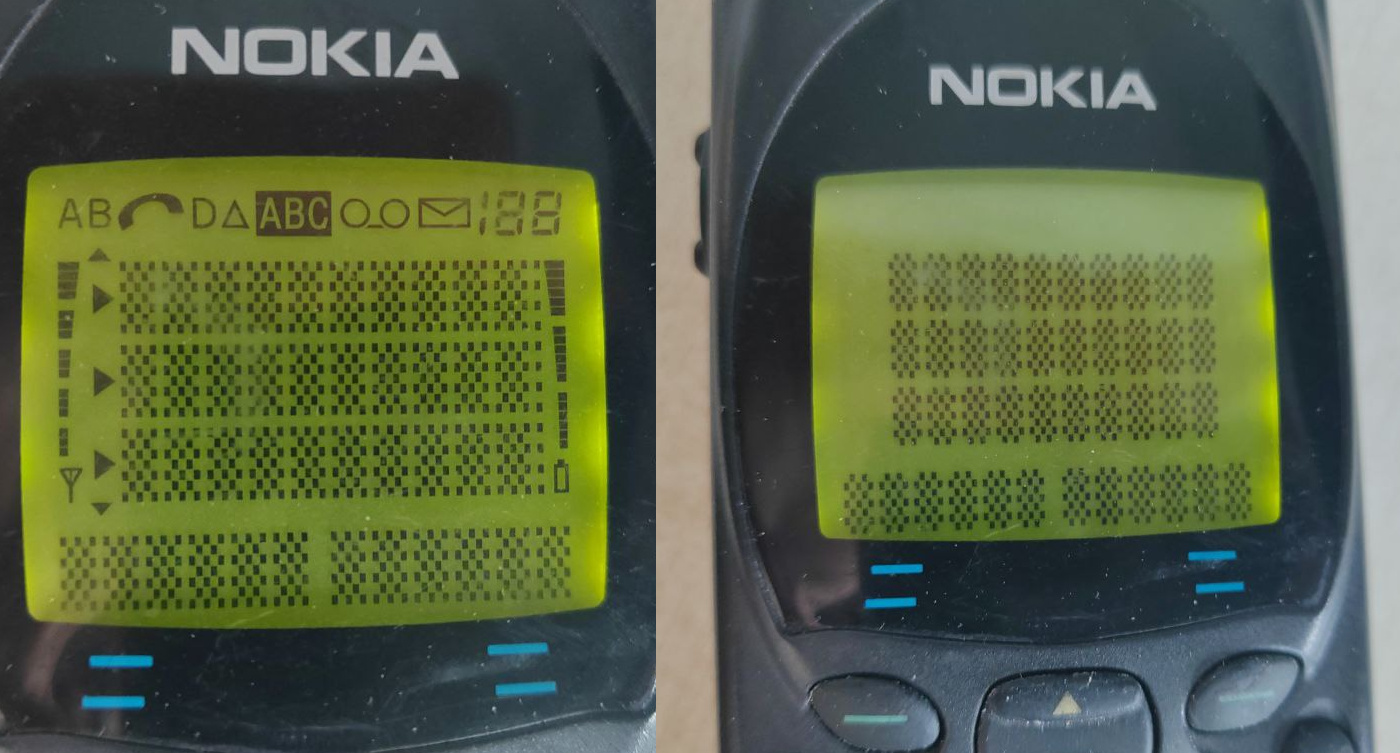

На экран при этом выводится тестовое изображение.

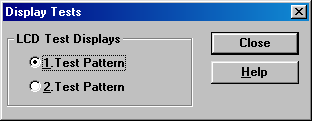

У 2110 нельзя менять контраст, но можно проверить экран, выведя одно из двух тестовых изображений.

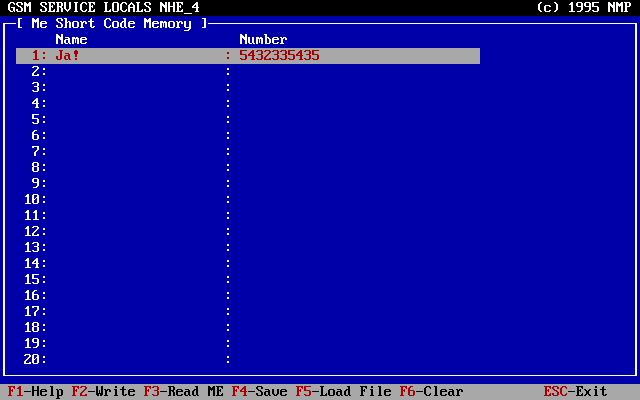

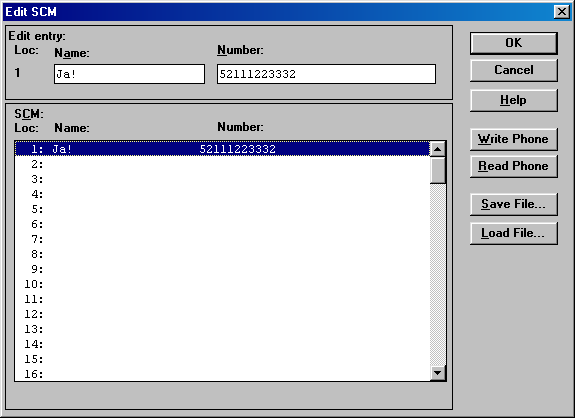

Ну и, разумеется, функция редактирования телефонной книги (3110 не касается - своей книги у нее нет, только SIM).

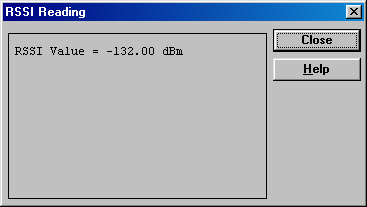

В сущности, это весь основной функционал, который может быть нам полезен. Можно конечно пробежаться по остальным окнам в секции тестирования, но ничего полезного нам это не даст без знания и нужного оборудования. Вот что, например, доступно для 2110:

На этом тема разблокировки DCT1 и DCT2, пожалуй, исчерпана. В планах, конечно, создать аналогичную заметку для платформ DCT3 и DCT4, поскольку таких телефонов значительно больше и ко мне часто обращаются с просьбой помочь в их разблокировке. Ну а пока, надеюсь, данное руководство поможет вам вернуть свой древний «кирпичик» к жизни!

И всем счастливого Нового 2026 года!
